Reglas de Calculo al microscopio

[admin]

 e-lento me envió el otro día el link de un mas curioso trabajo/estudio sobre la forma de grabados de algunas Reglas bajo un microscopio bifocal trinocular:

  http://www.microscopy-uk.org.uk/sr/sr-compare.html

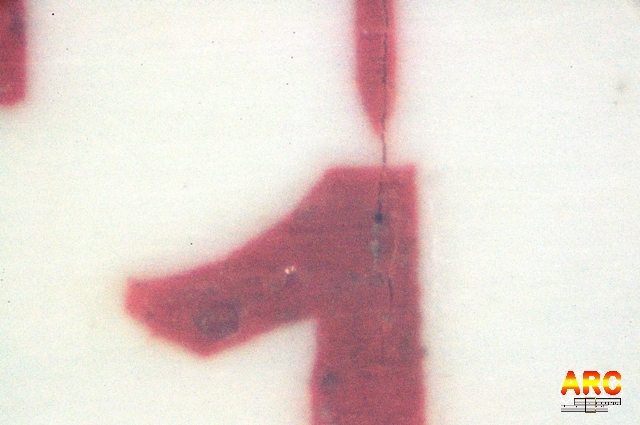

  Ni corto ni perezoso hice alguna pruebas con la cámara, la imagen es una FC 1/22:




 Y el "trasto" fotográfico en el momento de hacerla:




 Fijaros en el acabado en punta de las divisiones... . ¿echo adrede?


 Aumentados Saludos

[AHMS]

Hola Jorge:

Al verla, me ha venido a la cabeza, "son como bayonetas"



Si no hay una deformación óptica introducida por el "objetivo-distancia", son de longitudes diferentes, (Roja > Negra). ¿Cierto?


Distanciacos saludos
Antonio

otrosi:
Hay que felicitar por el gran trabajo realizado a David Walker



[Victory2K]

Hola jefazo !

Buenísimo avance...  echando nueva luz sobre las escalas... Nada le envidia el trasto al microscopio ppd.
Ahora sólo resta jugar con la iluminación... eso me hace acordar a algunas técnicas de metalografía...

Muy interesante el link... (e-lento: si lo posteas en el foro ... ) además puede ser muy útil.

Fijaros en el acabado en punta de las divisiones... . ¿echo adrede?

Pués no creo que sea precisamente adrede, más bien será algo inevitable del proceso de creación de la matriz maestra con que se hacen las de estampado. Sin embargo quizás no quisiera mejorarse porque puede ser que por ejemplo, ayude al desprendimiento del film colorante remanente...

Lástima que Mr.Nomeacuerdo nos sigue debiendo las fotos de alta resolución de la matriz que había conseguido.... mientras nosotros nos quedamos en "mira que bonita regla"

Estampados Saludos

PD. Observen en el link que FC tiene las líneas más delgadas del grupo, junto con el nro. "1" segundo en tamaño... Claramente una métrica de la legibilidad y precisión de la regla.
Lástima que no pusieron alguna Aristo 0969 o similar en la comparación... hubiera sido interesante...

[gma]

¡buen trabajo Jefe!

ya me gustaría hacer lo mismo con alguna Graphoplex

¿el próximo viaje a Barcelona?

[e-lento]

La verdad es que me pasaron el vínculo a esa página para que viera un equipo "de verdad" para hacer fotos con muchos aumentos.

Una gran envidia tras los más que muy modestos logros que puse en mi última presentación...

Aunque, como insinúa Victory2K la luz jugaba un papel muy importante, y con ella el posicionado de cada pieza...

Por cierto que estoy traduciendo la presentación y el documento respectivo del Inglés para poderla colgar en nuestro espacio... Así también estará la última versión disponible.

Aumentados saludos,

P.D.: en su día hice unas fotos a una Graphoplex con sangrado y las pasé al "foro" Francés... Hice alguna hipótesis sobre lo que podría prodocir éste, para ver si alguien se animaba, pero el tema se quedó parado...

[gma]

....
P.D.: en su día hice unas fotos a una Graphoplex con sangrado y las pasé al "foro" Francés... Hice alguna hipótesis sobre lo que podría prodocir éste, para ver si alguien se animaba, pero el tema se quedó parado...

¿no te pasé la respuesta que me hizo Daniel?


la busco , la traduzco y la pongo en el foro

prometidos saludos

Gonzalo

[Victory2K]

Bueno, tenía entendido que el sangrado era debido a un manchado por el efecto de sustancias volátiles emitidas durante el envejecimiento del plástico, que se fijan a las moléculas del otro plástico, manchándolo. No se si lo hablamos aqui o lo leí en otro lado, pero seguro no lo soñé !!!
La cantidad de volátiles depende obviamente del plástico utilizado, y del proceso al que son sometidos... y también, dependerá de las condiciones de almacenamiento de la regla como temperaturas y ventilación.

Los plásticos tienen muchas cosas raras. En general no son tan perfectos como suele pensarse.
Recientemente me enteré por un amigo de la industria, de que muchos de ellos deben ser literalmente "Hidratados" para alcanzar su óptima resistencia... (ejemplo: los precintos de nylon -poliamida- luego de inyectarse a temperatura de moldeo y enfriarse lentamente, se los debe colocar en una cámara humectante durante un cierto tiempo, o envasarse en una bolsa hermética con una mínima y exacta cantidad de agua !!!  caso contrario no sirven ) No se, me pareció muy sorprendente.

Deshidratados saludos.

[jfz62]

Lástima que Mr.Nomeacuerdo nos sigue debiendo las fotos de alta resolución de la matriz que había conseguido.... mientras nosotros nos quedamos en "mira que bonita regla"

 Ok!, Recordé que me envió bastante mas tarde una imagen de la matriz completa, pero no detalles a alta resolución, la he publicado en el post original:

 http://arc.reglasdecalculo.org/index.php/topic,2215.msg23336.html#msg23336

La verdad es que me pasaron el vínculo a esa página para que viera un equipo "de verdad" para hacer fotos con muchos aumentos.

  Tampoco es tan complicado... , en principio... , recordar que tengo un microscopio bifocal Nikon SMZ-1 pero el problema es que no tiene tubo "extra" para fotografía (vamos, que no es trinocular).

Con un "invento" adaptador:



 Actualmente puedo conseguir esto:



 El problema es que al pasar por el objetivo la perdida de luminosidad y nitidez es considerable...

 Visto el articulo buscaré un adaptador para acoplar directamente el cuerpo de la cámara (sin objetivo) a la lente del bifocal, a ver que "pasa"...

 Otro asunto será el de la iluminación:  el "trasto" que tengo es uno antiguo de 48 leds de baja potencia, el que aparece en el articulo se encuentra en Ebay via chinos por unos 60€: http://www.ebay.es/itm/144-LED-Ring-Light-Illuminator-Microscope-4-Zone-Control-Adjustable-Brightness-/150985520615, medianamente asequible..., lo malo es lo del halogeno, eso si que vale pasta...

 A ver que se puede hacer a mayor gloria de ARC..


  Futuribles Saludos







[Victory2K]

Buenísimo jefe !!!

Halógeno=Mucho calor.... Ya es tecnología en vías de extinción... calculo que sólo puede ser importante para el registro más preciso del color, cosa que en este caso no es demasiado importante...

Salú y Felicitaciones.

[Estanlaurel]

 Hace algún tiempo estuve mirando aparatos de estos:
http://zyxyz.wordpress.com/2009/09/16/microscopio-digital-usb-dino-lite-pro-am411t/
 Pensaba hacerme con uno pero al final no me lo compré. Al leer este hilo me he acordado de que existen y que, entre otras cosas, lo podría utilizar para ver las reglas de cálculo. ¿Alguien los ha usado?

 Usbmicroscópicos saludos.

[Victory2K]

Hace algún tiempo estuve mirando aparatos de estos:
http://zyxyz.wordpress.com/2009/09/16/microscopio-digital-usb-dino-lite-pro-am411t/

Como tú, hace un tiempo anduve viendo, y al final no lo compré... Pero la verdad puede ser bastante útil...

A ver... ¿Alguien?

Inexpertos saludos
